Procesul de electroplație este o operațiune industrială critică folosită pentru a depune un strat subțire de metal pe un substrat, îmbunătățindu -i aspectul, rezistența la coroziune și rezistența la uzură. În timpul electroplarii, se generează o cantitate semnificativă de căldură, ceea ce poate afecta calitatea placii și durata de viață a mașinii de electroplație. Prin urmare, răcirea eficientă este esențială pentru a menține condiții de operare optime. În calitate de furnizor de conducte de răcire pentru mașinile de electroplație, am înțeles importanța selectării diametrului conductei de răcire potrivite pentru a asigura transferul de căldură eficient și performanța sistemului.
Factori care afectează diametrul optim al unei conducte de răcire
Diametrul optim al unei conducte de răcire pentru o mașină de electroplație depinde de mai mulți factori, inclusiv încărcarea de căldură, debitul, proprietățile de răcire și proiectarea sistemului de electroplație. Să aruncăm o privire mai atentă la fiecare dintre acești factori:
Încărcare de căldură
Sarcina de căldură este cantitatea de căldură care trebuie îndepărtată din procesul de electroplație. Este determinată de consumul de energie al mașinii de electroplație, de suprafața piesei de prelucrat și de densitatea curentului de placare. O sarcină de căldură mai mare necesită un diametru mai mare de conductă de răcire pentru a asigura un flux de răcire suficient și transfer de căldură.
Debit
Debitul lichidului de răcire prin conducta de răcire este un alt factor critic. Este determinată de capacitatea pompei, de căderea de presiune pe sistemul de răcire și de rezistența conductei de răcire. Un debit mai mare duce, în general, la un transfer de căldură mai bun, dar crește și căderea de presiune și consumul de energie. Prin urmare, debitul trebuie optimizat pentru a echilibra eficiența transferului de căldură și consumul de energie.
Proprietăți de lichid de răcire
Proprietățile lichidului de răcire, cum ar fi conductivitatea termică, capacitatea de căldură specifică și vâscozitatea, afectează, de asemenea, performanța de transfer de căldură a conductei de răcire. Lichidul de răcire cu conductivitate termică mai mare și o capacitate specifică de căldură pot transfera căldura mai eficient, în timp ce lichidele de răcire cu vâscozitate mai mică necesită mai puțină energie pentru a pompa. Josulele utilizate în mod obișnuit pentru mașinile de electroplare includ apă, amestecuri de glicol-apă și lichide specializate de răcire.
Proiectarea sistemului de electroplație
Proiectarea sistemului de electroplație, inclusiv aspectul conductelor de răcire, locația schimbătorilor de căldură și tipul de metodă de răcire (de exemplu, răcire directă sau răcire indirectă), influențează, de asemenea, diametrul optim al conductei de răcire. Un sistem de electroplație bine conceput poate minimiza căderea de presiune și poate asigura o distribuție uniformă a lichidului de răcire, ceea ce duce la un transfer de căldură mai eficient.
Calcularea diametrului optim al unei conducte de răcire
Pentru a calcula diametrul optim al unei conducte de răcire pentru o mașină de electroplație, putem folosi următorii pași:
Pasul 1: Determinați sarcina de căldură
Primul pas este de a determina sarcina de căldură a procesului de electroplație. Acest lucru poate fi calculat folosind următoarea formulă:
[Q = p \ ori \ eta]
unde (q) este încărcarea de căldură (în wați), (p) este consumul de energie al mașinii de electroplație (în wați) și (\ eta) este eficiența procesului de electroplație (de obicei între 0,8 și 0,9).
Pasul 2: Determinați debitul
Următorul pas este de a determina debitul lichidului de răcire necesar pentru a îndepărta sarcina de căldură. Acest lucru poate fi calculat folosind următoarea formulă:
[m = \ frac {q} {c_p \ times \ delta t}]
unde (m) este debitul de masă al lichidului de răcire (în kg/s), (C_P) este capacitatea specifică de căldură a lichidului de răcire (în J/kg · k) și (\ delta t) este diferența de temperatură între intrarea și ieșirea conductei de răcire (în K).
Debitul volumetric (V) (în m³/s) poate fi calculat prin împărțirea debitului de masă la densitatea (\ rho) a lichidului de răcire:
[V = \ frac {m} {\ rho}]
Pasul 3: Determinați diametrul conductei
Odată ce debitul este determinat, putem folosi ecuația Darcy-Weisbach pentru a calcula căderea de presiune pe conducta de răcire și pentru a selecta diametrul corespunzător al conductei. Ecuația Darcy-Weisbach este dată de:
[\ Delta p = f \ times \ frac {l} {d} \ times \ frac {\ rho v^2} {2}]
În cazul în care (\ delta p) este căderea de presiune (în PA), (f) este factorul de frecare, (l) este lungimea conductei de răcire (în m), (d) este diametrul conductei de răcire (în m), (\ rho) este densitatea răcirii (în kg/m³) și (v) este viteza de răcire (în m/s).
Factorul de frecare (F) depinde de numărul Reynolds (Re) și de rugozitatea relativă a suprafeței conductei. Numărul Reynolds este calculat ca:
[Re = \ frac {\ rho vd} {\ mu}]
unde (\ mu) este vâscozitatea dinamică a lichidului de răcire (în pa · s).
Pentru fluxul turbulent ((Re> 4000)), factorul de frecare poate fi estimat folosind ecuația Colebrook:
[\ frac {1} {\ sqrt {f}} = -2.0 \ log \ left (\ frac {\ epsilon / d} {3.7} + \ frac {2.51} {re \ sqrt {f}} \ dreapta)]
unde (\ epsilon) este rugozitatea absolută a suprafeței conductei (în m).
Rezolvând în mod iterativ ecuația Darcy-Weisbach și ecuația Colebrook, putem găsi diametrul conductei care duce la o scădere acceptabilă de presiune și debit.
Importanța diametrului conductei de răcire potrivite
Selectarea diametrului conductei de răcire potrivite este crucială pentru funcționarea eficientă a unei mașini de electroplare. Un diametru al conductei care este prea mic poate duce la căderi de presiune ridicată, la debitele reduse și la un transfer slab de căldură, ceea ce duce la supraîncălzirea soluției de electroplație și a componentelor mașinii. Pe de altă parte, un diametru al conductei care este prea mare poate crește costul sistemului de răcire și poate duce la o utilizare ineficientă a lichidului de răcire.
În plus față de eficiența transferului de căldură, diametrul conductei de răcire potrivite afectează și fiabilitatea și durata de viață a mașinii de electroplație. Răcirea corectă ajută la menținerea stabilității procesului de electroplație, la reducerea riscului de stres termic și deteriorarea mecanică a componentelor mașinii și extinde durata de viață a băii de electroplație și electrozi.
Consumabile conexe pentru procesul de electroplație

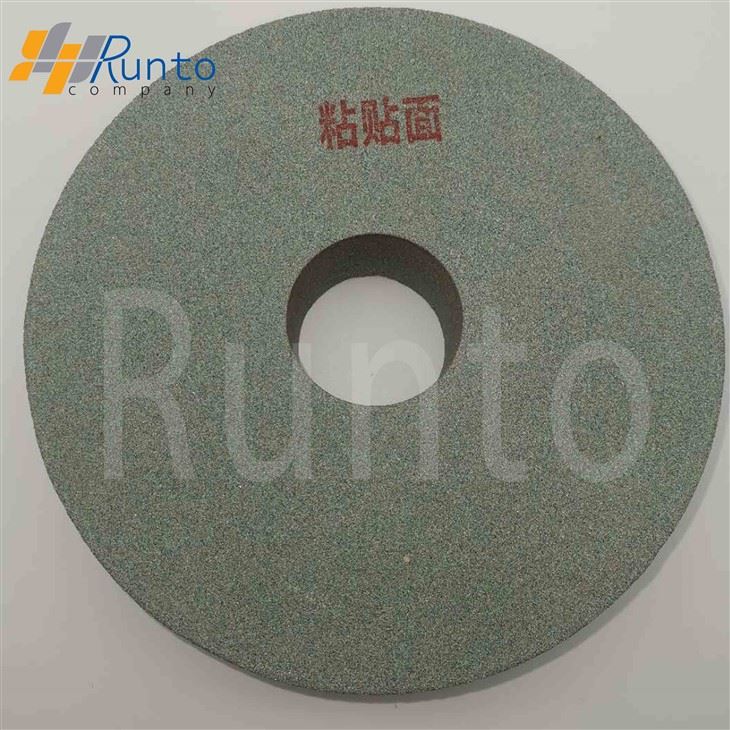

Pe lângă conductele de răcire, există mai multe alte consumabile care sunt esențiale pentru procesul de electroplație. De exemplu,Piatră de măcinare a cuprului pentru mașina de măcinare a gravuriieste utilizat pentru a menține calitatea suprafeței cilindrilor de gravură, asigurând transferul constant de cerneală și imprimarea de înaltă calitate.Tester de grosime a cilindrului de rotogravurăeste utilizat pentru a măsura grosimea cilindrilor de gravură, contribuind la asigurarea unei grosimi corespunzătoare a plăcii și a controlului calității.Aditiv pentru mașina de placare a cupruluieste utilizat pentru a îmbunătăți performanța procesului de placare a cuprului, cum ar fi îmbunătățirea luminozității, netezimii și aderenței stratului de placare.
Concluzie
În concluzie, diametrul optim al unei conducte de răcire pentru o mașină de electroplație depinde de mai mulți factori, inclusiv încărcarea de căldură, debitul, proprietățile de răcire și proiectarea sistemului de electroplație. Luând în considerare cu atenție acești factori și folosind metode de calcul adecvate, putem selecta diametrul potrivit pentru conducta de răcire potrivită pentru a asigura transferul de căldură eficient, funcționarea fiabilă și durata de viață lungă a mașinii de electroplație.
În calitate de furnizor de conducte de răcire pentru mașini de electroplație, avem experiență și expertiză vastă în furnizarea de soluții de răcire de înaltă calitate. Țevile noastre de răcire sunt confecționate din materiale de înaltă calitate, cu o rezistență excelentă la coroziune și conductivitate termică. De asemenea, oferim soluții personalizate pentru a răspunde nevoilor specifice ale clienților noștri.
Dacă sunteți în căutarea unui furnizor fiabil de conducte de răcire pentru mașina dvs. de electroplație sau dacă aveți întrebări cu privire la diametrul optim al unei conducte de răcire, vă rugăm să nu ezitați să ne contactați. Ne -am angajat să vă oferim cele mai bune produse și servicii pentru a vă ajuta să obțineți performanțe optime de electroplație.
